Кулачковые переключатели
Кулачковый переключатель
Кулачковый переключатель – это прибор, используемый для коммутации в электрических цепях переменного или постоянного тока, для управления различными устройствами, подключенными к сети.
Принцип работы кулачкового переключателя
Кулачковый переключатель позволяет управлять током в электрических цепях. Основные части механизма – ручка, ось выключателя и камера, в которой находятся соединительные элементы, с помощью которых замыкается и размыкается токопровод. Каждая дорожка состоит из двух неподвижных контактов, положение которых зависит от подвижного якоря. Он, в свою очередь, может быть открытым или закрытым. На положение якоря влияет дисковый кулачок, постоянно прикрепленный к оси соединителя.
Что это значит на практике? При повороте ручки положение кулачка и якоря изменяется одновременно. Таким образом, текущий путь открывается или закрывается, и устройство включается, выключается или переключается на другую функцию. Также стоит упомянуть, что в одном переключателе может быть много кулачков, расположенных в разных конфигурациях и в отдельных камерах, поэтому один аксессуар может использоваться для управления множеством цепей и, соответственно, множеством устройств.
Звучит сложно? На самом деле вся конструкция очень проста и встречается в большинстве повседневных устройств, например, в зажигании автомобиля или в электрической духовке с несколькими функциями.
Где используются кулачковые переключатели
Кулачковые переключатели могут применяться как в главных, так и во вспомогательных цепях. Чаще всего они используются:

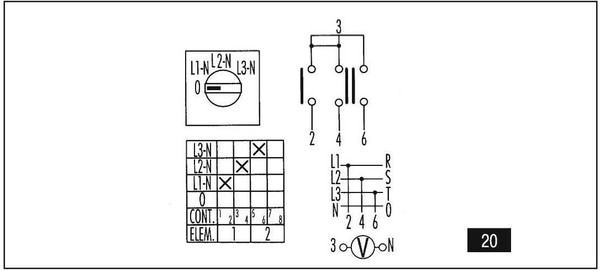

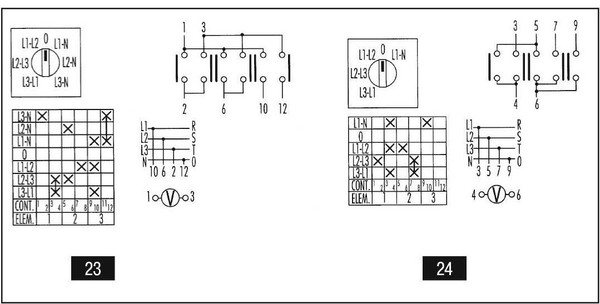

● в цепях управления, сигнализации и измерения;
● в групповых переключателях в виде комбинации резисторов и ТЭНов;

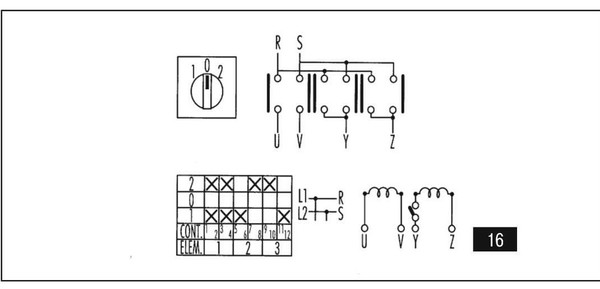

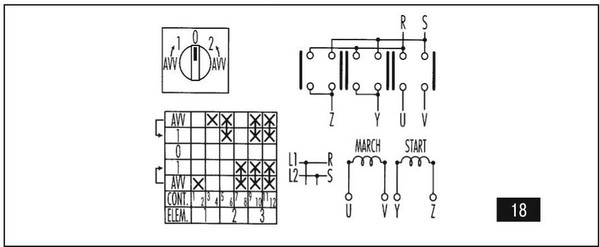

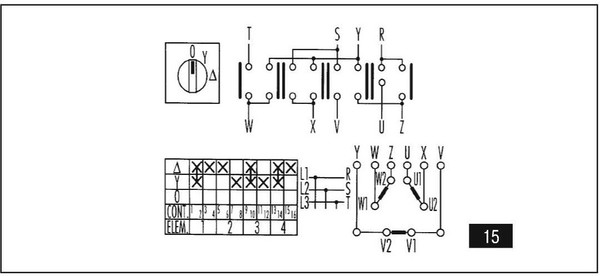

● как моторные соединители для управления одно- и трехфазными приводами.
Они активно применяются в быту, в производстве, на объектах электроснабжения, на морских судах, в автомобилях и в других устройствах.

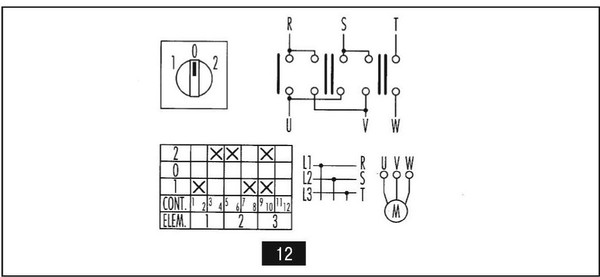

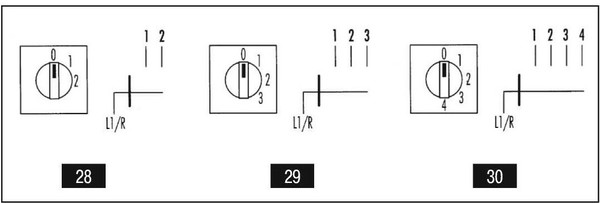

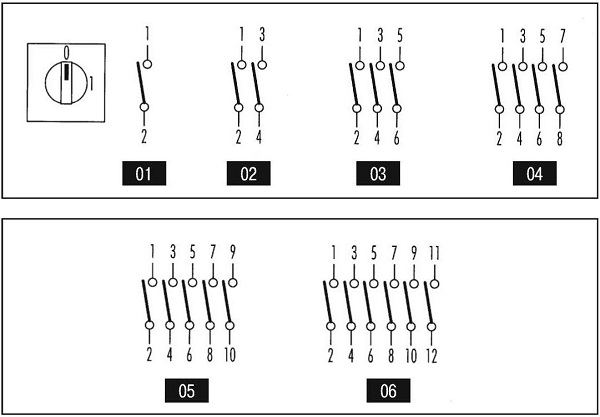

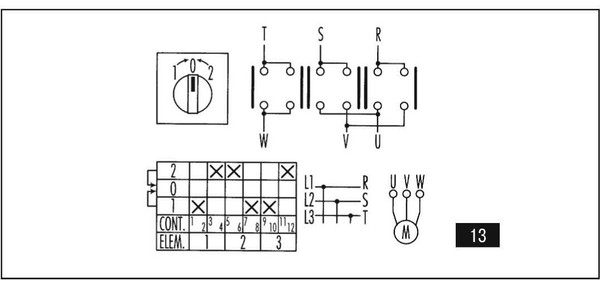

Типы кулачковых переключателей
Выделяют три основных типа устройств, которые различаются количеством положений:
● переключатели типа 0-1-2-3, в которых отключение всех токовых цепей происходит в начале настройки;

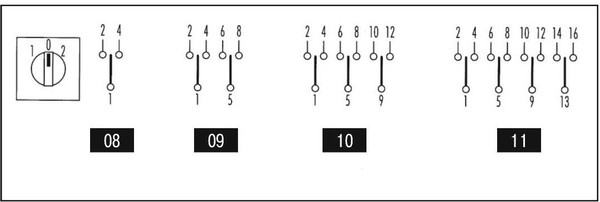

● переключатели типа 1-0-2 с центрально расположенной функцией заглушки;
● переключатели типа 0-1-3, которые характеризуются довольно специфической конструкцией и используются, в первую очередь, для ступенчатого питания электрических устройств.
Для каждого типа возможны варианты исполнения устройства в корпусе или без корпуса. Кулачковые переключатели в корпусе используются в открытых местах, где они подвергаются воздействию внешних факторов. С другой стороны, модели без корпуса предназначены для размещения на панелях управления и столах.
Преимущества «Итал-Техно»
«Итал-Техно» – это компания, которая уже более 20 лет поставляет на украинский рынок электротехнические товары из Италии. Наши преимущества:
● оригинальная качественная электротехническая продукция;
● широкий ассортимент товаров по выгодным ценам;
● быстрая доставка в любой город Украины.
Купите пакетные кулачковые переключатели итальянского производства с доставкой – позвоните нам по телефону +38 (044) 422-21-13 или +38 (048) 733-16-43.
